钢管外壁抛丸机实现了对直径φ16~φ2800mm钢管外壁的抛丸清理,凭借强大的清理功能可清除钢管表面的附着物,使钢管表面呈现金属本色,达到的清理目的。
钢管外壁抛丸机作业原理是利用抛丸器抛出高速弹丸从而打击钢管。铸管的表面,使表面变成精细光亮的金属原色,可以提高工件表面的抗拉和抗拉强度,并且还有的粗糙度,可以达到防腐蚀、保护管子、延长钢管的使用寿命。
机器的结构由上料机构、送进辊道、抛丸清理机、送出辊道、下料机构、气控系统、电控系统及除尘系统等组成。本机借助PLC电气控制,气阀气缸气动控制上卸料系统,弹丸可控闸门以及弹丸输送等故障检测,实现整机自动控制,从而具有生产率高、可靠性好和自动化程度程度等特点。
该系列适用于自来水、天然气、矿山、油田等钢管防腐的前处理、海底或沙漠煤气等的输送管的抛丸处理等,用于提高其产品零部件的外观质量和表面工艺状态。
1、直径φ16~φ600mm范围内的钢管,采用与钢管中心线成角度的“V”型辊输送,从而实现钢管边前进、边旋转;
2、直径φ159~φ2800mm范围内的钢管,采用托轮传动。托轮间距可调,实现了钢管直径范围较大、行走速度与旋转速度可调:抛丸器采用底抛式布置,清理效率高,效果好;
3、丸料循环净化系统采用了溢流感应式可控满幕帘多级风选分离器和专用聚脂线芯提升机传送带,实现了丸料的分选与循环利用;
4、抛丸室设置了能适应不同管径的多层密封帘,抛丸除尘系统采用脉冲反吹滤筒除尘器,除尘效果好,使用寿命长。
型号 | QBT696 | QGW50-120 | QGW100-500 | QGW1400 | QGW600-1800 | QGW2500-6000 |
清理工件尺寸 | Φ20-Φ60mm | Φ50-Φ120mm | Φ50-Φ500mm | Φ300-Φ1400mm | Φ600-Φ1800mm | Φ2500-Φ6000mm |
长度(mm) | 2000-12000 | 1400-12000 | 1400-12000 | 6000-12000 | 1200-12000 | 1200-45000 |
工件清理速度(m/min) | 1-10 | 1-4 | 1-4 | 1-3 | 0.5-1 | 0.1-0.5 |
抛丸量(Kg/min) | 6×360 | 2×250 | 2×250 | 2×550 | 2×1200 | 250 |
电机功率(Kw) | 6×22 | 2×15 | 2×15 | 2×37 | 2×75 | 15 |
通风量(m³/h) | 22000 | 10000 | 10000 | 18000 | 18000 | 4000 |
总功率(Kw) | 199 | 60 | 60 | 116.7 | 243 | 35 |
外型尺寸(mm) | 34500×4150×6700 | 27800*2900*5126 | 27800*5400*7800 | 50000×8000×4800mm | 44500×5200 ×6000 |
许多中小型厂家将抛丸机作为主要的加工设备,因此大型工厂更有可能稳定地控制设备以便运用抛丸机。

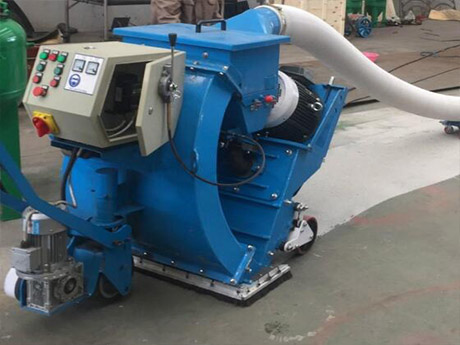

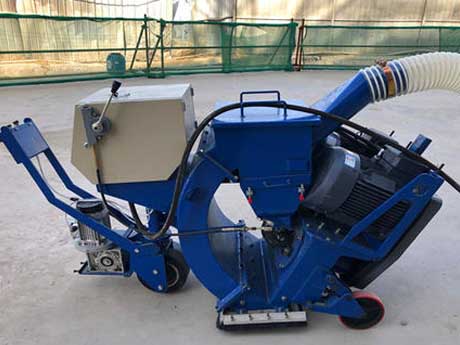

现在使用路面抛丸机是很常见的事务,因为这类设备本质的作用很大,对路面以及金属表面占有相当好的作用,同时还占有干净的功效,因而被平凡的运用于工业生产中,但是在本质的运用中也是需求关注一些问题的,终究唯有的运用方法,才会有更好的功效,那么路面抛丸机在运用中应当注意哪些问题呢?
及时清理吊钩式抛丸机除尘系统管道,避免管道堵塞,这样会大大降低分离的效果,放松提升带,使抛丸轮低于额定速度。
吊钩通过式抛丸机不但投入小而且作业效果好,所以才会拥趸者众多,而且只要重视设备的保养,就可以大幅度的降低其耗损速度。
